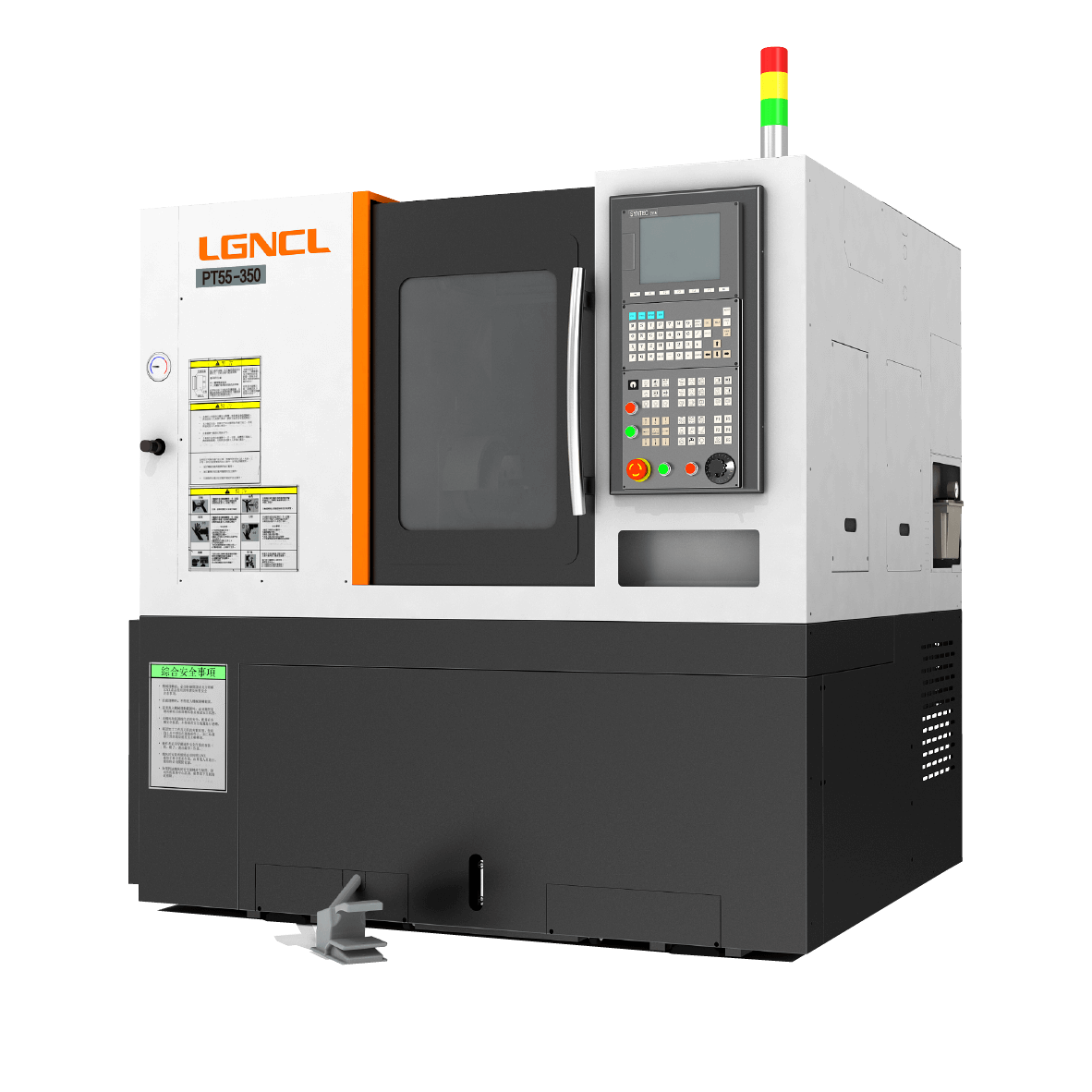

| 技術參數 technical parameter | PT55 | |
| 加工范圍 | 最大回轉直徑 | ￠550 |
| 最大加工直徑 | ￠380 | |
| 最大加工長度 | 330 | |
| 行程 | X軸行程 | 190+10 |
| Z1軸行程(m/m) | 350 | |
| X軸快速位移(m/min) | 30 | |
| Z軸快速位移(m/min) | 36 | |
| 精度 | 定位精度 | ±0.003 |
| 重復定位精度(m/min) | ±0.002 | |
| 主軸 | 主軸通孔 | ￠62 |
| 棒材最大直徑 | ￠51 | |
| 主軸端部規格 | A2-6 | |
| 主軸最高轉速(r/min) | 4500 | |
| 卡盤規格 | 8" | |
| 電機功率 |
主軸(連續/30min)
|
11/15 |
| X軸(Nm) | 11 | |
| Z軸(Nm) | 11 | |
| 刀塔 | 刀架形式 | 30°伺服刀塔 |
| 鏜刀直徑 | ￠40 | |
| 刀方直徑 | ¨25 | |
| 尾座 | 尾座型式 |
伺服（OPT）/液壓（OPT） |
| 錐孔形式 | MT-4 | |
| 整機 | 整體重量(KG) | 3700 |
| 長(mm) | 2200 | |
| 寬 | 1800（水箱） 2000（排屑箱） | |
| 高 | 1785 | |
·高精準
·高剛性
·高效率
步升結構主要特點 main features
①Z向?qū)к壦桨惭b，4個滑塊能均勻分?jǐn)偦爸亓考扒邢髁Γ瑴p少滑塊的滾珠磨損，延長導軌使用壽命。
②高低平導軌斜床身在加工、裝配及使用過程中都處于一致狀態，能有效保證機床精度。
步升結構床身 ·高低平導軌（高剛性）·導軌水平安裝（滑塊受力均勻）
主要特點 main features
·床身采用步升結構（一體式斜床身+高低平導軌）
①Z向?qū)к壦桨惭b，4個滑塊能均勻分?jǐn)偦爸亓考扒邢髁Γ瑴p少滑塊的滾珠磨損，延長導軌使用壽命。
②高低平導軌斜床身在加工、裝配及使用過程中都處于一致狀態，能有效保證機床精度。
·配置同步電主軸，高低轉速均可輸出大扭矩，震動小，低噪聲，動態響應快，運行平穩，能有效保證加工表面光潔度。
·桁架機械手與機床一體規劃、整體設計，使機床更緊湊、更美觀、更高效的實現自動化加工，每臺標記都預留桁架自動化的接口（立柱，防護，電氣），給客戶后續改裝桁架自動化提供便利。
